6П45С



(выходной лучевой тетрод)

Основные размеры лампы 6П45С.

Общие данные

Тетрод выходной лучевой для работы в выходных каскадах строчной развертки телевизионных приемников цветного изображения с отклонением луча 110 градусов.
Оформление - в стеклянной оболочке. Масса 140 г.



Междуэлектродные емкости, пФ

Входная 55. Выходная 20. Проходная не более 1.5.


Номинальные электрические данные

при U_н = 6.3 В, U_а = 50 В, U_с2 = 175 В, f = 50 Гц и U_с1имп = -10 В

Ток накала, А	2.5 +- 0.2
Ток анода в импульсе (при Q = 10), мА	не менее 800
То же при Uн = 5.7 В, мА	не менее 700
Ток анода в начале характеристики (при Uс1 = - 200 В), мкА	не более 100
Ток 2-й сетки в импульсе (при Q = 10), 150 мА	не менее 150
Обратный ток 1-й сетки (при Uа=200 В, Uс2 = 280 В, Rн = 180 Ом и Rс2 = 3 кОм), мкА	не более 2
Отношение тока анода к току 2-й сетки в импульсе	не менее 7
Внутреннее сопротивление, кОм	не более 2.5
Время разогрева катода, с	не более 90
Наработка, ч	не менее 5000
Критерии оценки:
обратный ток 1-й сетки, мкА	не более 10
ток анода в импульсе, мА	не менее 640
Электрическая прочность при Uа = 400 В, Uс2 = 300 В, Uс1имп = 200 - 250 В, Uа.имп = 6 - 7 кВ, Iк.ср = 380 мА, Rс1 = 2.2 МОм, Rс2 = 5 кОм, f = 16000 +- 4000 Гц, тимп = 15 +- 3 мкс	сохраняется




Предельно допустимые электрические величины

Напряжение накала, В	5.7 - 6.9
Напряжение анода, В	400
Напряжение анода при включении лампы, В	700
Напряжение 2-й сетки, В	300
То же при включении лампы, В	700
Напряжение анода в импульсе (при т = 18 мкс), кВ	8
Напряжение 1-й сетки отрицательное, В	300
Напряжение между катодом и подогревателем, В	+- 100
Напряжение на лучеобразующих пластинах, В	50
Ток катода (средний), мА	500
Мощность, рассеиваемая анодом, Вт	35
Мощность, рассеиваемая 2-й сеткой, Вт	5.5
Сопротивление в цепи 1-й сетки, МОм:
при фиксированном смещении	0.5
в схеме строчной развертки со стабилизацией	2.2
Температура баллона, град. С	260
Устойчивость к внешним воздействиям:
ускорение при вибрации на частоте 50 Гц, g	2.5
интервал рабочих температур окружающей среды, град. С	от -60 до +70

Триодно свързване

6Н7С

EL 36



6Э5П





                                                                     Общие данные

Тетрод 6Э5П предназначен для усиления напряжения и мощности на частотах до 200 Мгц. Можно применять в оконечных каскадах видеоусилителей телевизионных приемников и выходных каскадах низкой частоты. Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час. Цоколь штырьковый с пуговичным дном. Штырьков 9.

Междуэлектродные емкости, пф

Входная 16 ± 2. Выходная 2,85 ± 0,3. Проходная не более 0,75, Катод—подогреватель не более 12,5.

Примечание. Проходная емкость измерена при внешнем экране.

Номинальные электрические данные

Напряжение накала, в ........ 6,3

Напряжение на аноде, в ....... 150

Напряжение на второй сетке, в .......... 150

Сопротивление в цепи катода для автоматического смещения, ом ....... 30

Ток накала, ма ......... 600 +- 40

Ток в цепи анода, ма ....... 45 ± 10

Ток в цепи второй сетки, ма .......... не менее 19

Крутизна характеристики, ма/в ......... 30,5 ± 6,5

Крутизна характеристики при напряжении накала 5,7 в, ма/в ........ не менее 19

Внутреннее сопротивление, ком ....... 8

Выходная мощность при коэффициенте нелинейных искажений не более 10%, вт ...... не менее 1

Эквивалентное сопротивление внутриламповых шумов, ом .......... 300

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 7

Наименьшее напряжение накала, в ........ 5,7

Наибольшее напряжение на аноде, в ....... 250

Наибольшее напряжение на второй сетке, в ..... 250

Наибольшая мощность, рассеиваемая на аноде, вт ......... 8,3

Наибольшая мощность, рассеиваемая на второй сетке, вт ............ 2,3

Наибольший ток в цепи катода, ма ........ 100

Наибольшее напряжение между катодом и подогревателем, в ................ 100

Наибольшее сопротивление в цепи первой сетки, ком .............. 500

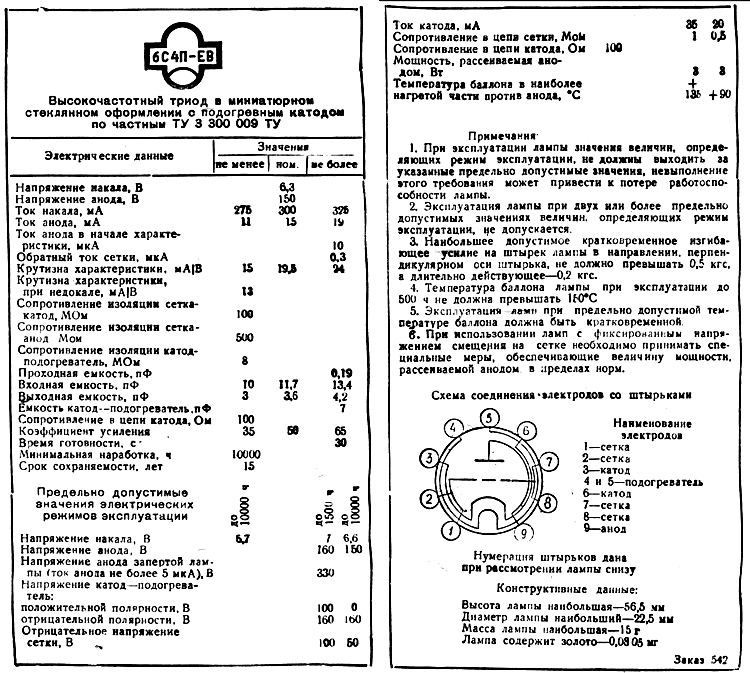

6С4П ЕВ



http://klausmobile.narod.ru/testerfiles/6s4pev.htm


6С3П ЕВ



Общие данные

Триод 6СЗП предназначен для усиления напряжения высокой частоты только в первых каскадах. Катод оксидный косвенного накала. Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 500 час.

Цоколь штырьковый с пуговичным дном. Штырьков 9.

Междуэлектродные емкости, пф

Входная 6,7 ± 1,1. Выходная 1,65 ± 0,2. Проходная не более 2,4.

Катод — подогреватель не более 7,

Все емкости измерены при внешнем экране.

Номинальные электрические данные

Напряжение накала, в .......... 6,3

Напряжение на аноде, в .......... 150

Сопротивление в цепи катода для автоматического смещения, ом ......... 100

Ток накала, ма ............. 300 ± 25

Ток в цепи анода, ма .......... 16 ± 4

Крутизна характеристики, ма/в ........ 19,5 ±4,5

Крутизна характеристики при напряжении накала 5,7 в, ма/в ........ не менее 1,3

Коэффициент усиления .......... 50 ± 15

Эквивалентное сопротивление внутриламповых шумов, ом ........... 200

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 7

Наименьшее напряжение накала, в ........ 5,7

Наибольшее напряжение на аноде, в ........ 160

Наибольшая мощность, рассеиваемая на аноде, вт ...... 3

Наибольший ток в цепи катода, ма ........ 35

Наибольшее постоянное напряжение между катодом и подогревателем, в ............ 100

Наибольшее сопротивление в цепи сетки, Мом ......... 1.0

6С7Б В



Общие данные

Триод 6С7Б предназначен для усиления напряжения низкой частоты. Применяется в предварительных каскадах усилителей низкой частоты.

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном миниатюрном оформлении.

Срок службы не менее 500 час.

Цоколь выводной проволочный. Выводов 5. Длина выводов не менее 35 мм при толщине 0,4 мм. Длина нелуженой части вывода от стекла не более 5 мм.

Междуэлектродные емкости, пф

Входная 3,3 +- 0,9. Выходная 3,4 ± 0,9. Проходная не более 1. Катод — подогреватель около 3,8.

Номинальные электрические данные

Напряжение накала,в ............ 6,3

Напряжение на аноде, в ........... 250

Напряжение смещения на сетке, в ....... -2

Ток накала, ма ........... 200 ± 20

Ток в цепи анода, ма ........... 4,5+-1,3

Крутизна характеристики, ма/в ....... 4 ± 0,9

Крутизна характеристики при напряжении накала 5,6 в, ма/в ........ не менее 2,6

Коэффициент усиления ........ 66 ± 14

Примечание. Рекомендуемое сопротивление в цепи катода для автоматического смещения 400 ом.

Предельно допустимые электрические величины

Наибольшее напряжение накала, в ........ 6,6

Наименьшее напряжение накала, в ........ 6,0

Наибольшее напряжение на аноде, в ........ 300

Наибольшая мощность, рассеиваемая на аноде, вт .......... 1,3

Наибольший ток в цепи катода, ма ....... 7

Наибольшее сопротивление в цепи сетки, Мом .... 0,5

Наибольшее постоянное напряжение между катодом и подогревателем, в ............. 100

Наибольший ток утечки между катодом и подогревателем, мка ............... 20
